Después de haberme perdido por un buen tiempo por temas de trabajo. Aprovecho el feriado para poder publicar este post de Mikrotik donde según el esquema de abajo, vamos a configurar el Mikrotik para conectarse a internet desde la LAN, además de configurar el equipo como Firewall y aplicar Destination NAT (DNAT) y Source NAT (SNAT) para los servidores de correo y web que se encuentran en la red privada; ahora si comencemos.



Para esto usaremos el Winbox para configurar nuestro equipo Mikrotik; si no tienes disponible este programa tranquilo aquí adjunto el mismo Download Winbox.

Continuando el tema, procederemos abrir el Winbox yo por lo general me conecto con la Mac Address.








Una vez que ingresemos al equipo le aparecerá una pantalla parecida a esta



Configurando WAN y LAN

En la opción de Interfaces definimos cual va a ser el puerto destinado para la WAN y el puerto destinado a ser LAN el mismo que ira conectado al Switch

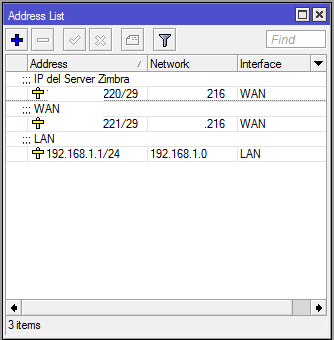

En esta parte configuramos los puertos elegidos como WAN y LAN para asignarles una IP a cada puerto; adicional a esto también asignaremos las IP’s públicas destinada para el servidor web y de correo.

-> IP -> Address y agregamos una IP (+)
Address: Colocamos aquí la IP
Interfaces: Seleccionamos la interfaz de red las cuales definimos al principio del post
Network y Broadcast: no es necesario configurar si definimos “/29” al final de la IP
OK: Aplicamos los cambios




Una vez configuradas las IP procedemos con el enmascarado nos iremos a la siguiente ruta en el equipo


-> IP -> Firewall -> Pestaña NAT (+)
//Pestaña General
Chain: escogemos la cadena srcnat
Out. Interface: escogemos la interfaz de la WAN




 //Pestaña Action

Action: escogemos masquerade que nos permite enmascarar nuestras conexiones detrás de la WAN, aislando nuestra red LAN



Quedando de la siguiente manera el enmascaramiento.




Ahora procedemos a configurar el ruteo a una puerta de enlace disponible.

-> IP -> Routes (+)
En la ventana del Route List, observamos que ya se encuentran dos reglas que nosotros no agregamos. Esta son las rutas de las IPs que asignamos previamente a los puertos en Address List. Procedemos agregar la nueva ruta (+).
Gateway: defino mi puerta de enlace del router
OK: Guardo los cambios







Quedando de la siguiente manera






Configurando DNAT y SNAT
Antes de empezar explicare en breves rasgo como se dividen los dos tipos de NAT.

Destination NAT (DNAT): podemos cambiar la dirección de destino del encabezado IP de un paquete en otras palabras menos técnicas aquí definimos cuando hagan una consulta a una IP Publica este lo redirecciones a una IP Privada que este brindando algún servicio en específico.

Source NAT SNAT (SNAT): es lo opuesto a DNAT este en vez de cambiar la dirección de destino lo realiza por la dirección de origen.

Configuración DNAT -> IP -> Firewall -> Pestaña NAT (+)

//Pestaña General
Chain: escogemos la cadena dstnat
SRC. Address: definimos la IP de Origen, si dejamos 0.0.0.0 Cualquier IP puede realizar la consulta desde afuera, esta opción aplicara si tenemos un servidor web y necesitamos que desde cualquier parte hagan la petición web.
DST. Address: definimos la IP Publica
Protocol: definimos el protocolo puede ser UDP o TCP
Dst. Port: definimos el puerto o los puertos NATted




//Pestaña Action
Action: escogemos dst-nat
To Address: definimos la IP Privada de destino en nuestro caso un servidor de correo
To Ports: si el puerto NATted es igual al de destino dejar en blanco, en el caso que se reenviara a otro puerto habría que definirlo en este campo







Quedando de la siguiente manera




Configuración SNAT -> IP -> Firewall -> Pestaña NAT (+)

//Pestaña General
Chain: escogemos la cadena srcnat
SRC. Address: Definimos nuestra red LAN.
Out. Interface: Escogemos nuestra interfaz de la LAN





//Pestaña Action
Action: escogemos src-nat
To Address: definimos la IP Publica en nuestro caso un servidor de correo



Quedando de la siguiente manera











En otro post publicare como crear las reglas de INPUT, OUTPUT y FORWARD y también el bloqueo de páginas mediante Filter Layer7 con forward en la red. Por el momento le dejo una captura de pantalla de las configuraciones de cómo quedaría.
